Die EXLink MB408A4 Adapterkarte verwandelt PCIe x4 Slots in einen SlimSAS 4i (SFF-8654) Anschluss für NVMe-SSDs und unterstützt PCIe Gen4 Übertragungsraten von 16 GT/s. Dank integriertem Redriver und 100 MHz Clock Buffer bleiben Signalqualität und Timing auch über längere PCB-Traces oder externe Kabel stabil. Gepufferte Sideband-Verbindungen wie CLKREQ# und SMBDAT optimieren die Steuerungsleitung. Breite PCIe 2.0-5.0 und Tri-Mode HBA/RAID Kompatibilität ergänzen das Angebot, unterstützt durch ein ICY DOCK Tool umfangreich.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Zuverlässige konstante NVMe-Datenraten über SlimSAS 4i-Kabel ohne Leistungsverluste sichern

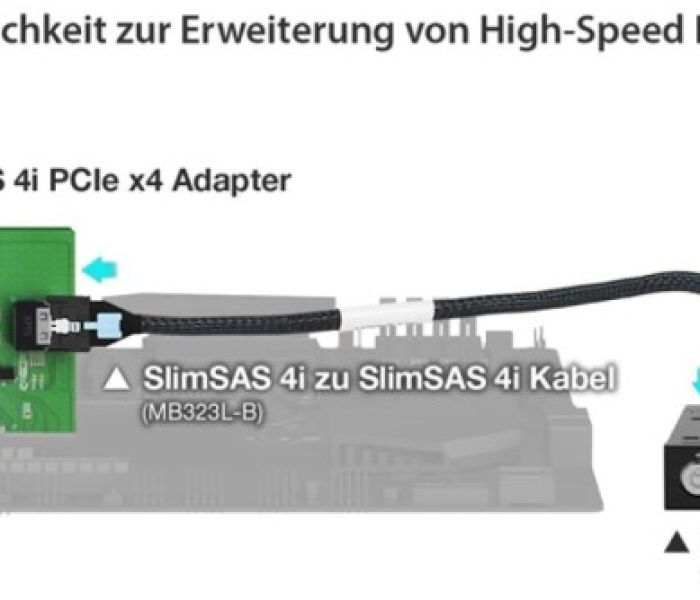

PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Für effizientes Storage-Design präsentiert die EXLink MB408A4 eine PCIe Gen4 x4 Plattform mit bis zu 64 Gbps Datendurchsatz. Die schlanke SlimSAS 4i (SFF-8654) Verbindung stellt eine zuverlässige Hochleistungsleitung zu NVMe-Laufwerken bereit und ermöglicht das Routing von PCIe-Signalen über Standard-Leiterbahnlängen hinaus. Das Ergebnis ist eine flexible Architektur, die Systemintegratoren schnelle, skalierbare NVMe-Installationen gestattet und hohen Datendurchsatz in anspruchsvollen Rechenzentren sicherstellt. Unternehmen profitieren von optimierter Performance, reduziertem Verkabelungsaufwand erhöhter Flexibilität bei Rack-Einsätzen.
MB408A4 optimiert Signalintegrität und bewahrt konstante PCIe Gen4 Geschwindigkeit

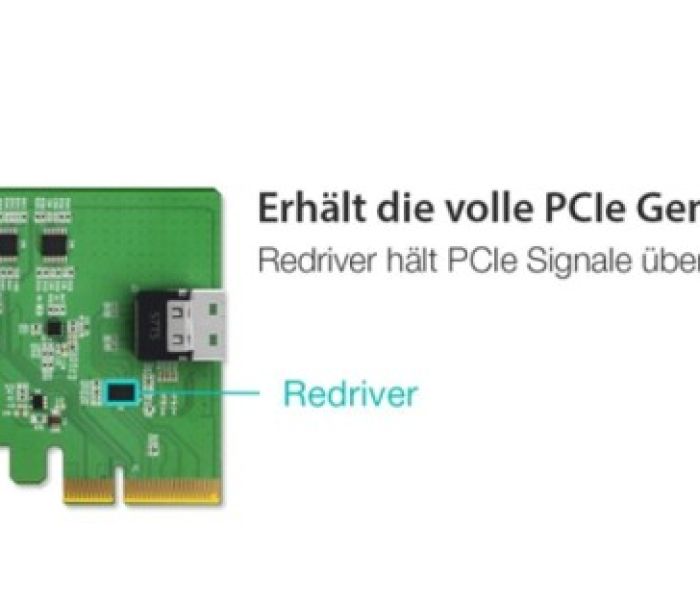

PCIe Gen4 Signalintegrität bei 16 GT/s pro Lane erfordert aktive Signalverstärkung und Regeneration. Der Redriver der MB408A4 Adapterkarte übernimmt diese Funktion, indem er abgeschwächte Impulse analysiert, equalisiert und verstärkt, um die ursprüngliche Wellenform zu rekonstruieren. Über vier parallel geschaltete Lanes sorgt die Komponente für konsistente Impedanzanpassung und minimiert Dämpfungspfade. Dadurch bleibt die End-to-End-Performance von NVMe-SSDs erhalten, selbst bei mehrlagigen PCB-Traces oder externen Verbindungskabeln. Diese Technik verbessert Zuverlässigkeit und reduziert Fehlerraten.
Zuverlässiges 16 GT/s Signalmanagement vereinfacht NVMe-Integration in komplexen Systemen dauerhaft
Der 100 MHz PCIe Clock Buffer im Design gewährleistet präzise Taktsignale für NVMe-Speicher, selbst bei komplexen Leiterbahnführungen auf großen PCBs oder Kabelverlängerungen. Gleichzeitig puffert er kritische Sideband-Strompfade wie PERST#, WAKE#, CLKREQ#, SMBCLK und SMBDAT, um Störungen und Signalverschlechterungen zu vermeiden. Durch diese Kombination aus Taktpufferung und Leitungspuffer entsteht eine optimierte Signalintegrität, die stabile Datenübertragung bei hoher Auslastung, langen Betriebszeiten und anspruchsvollen Enterprise-Anwendungen ermöglicht. Sie optimiert Zuverlässigkeit und reduziert Fehler.
Einfache Installation ohne Treiberaufwand dank umfassender standardkonformer Tri-Mode Kompatibilität
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)

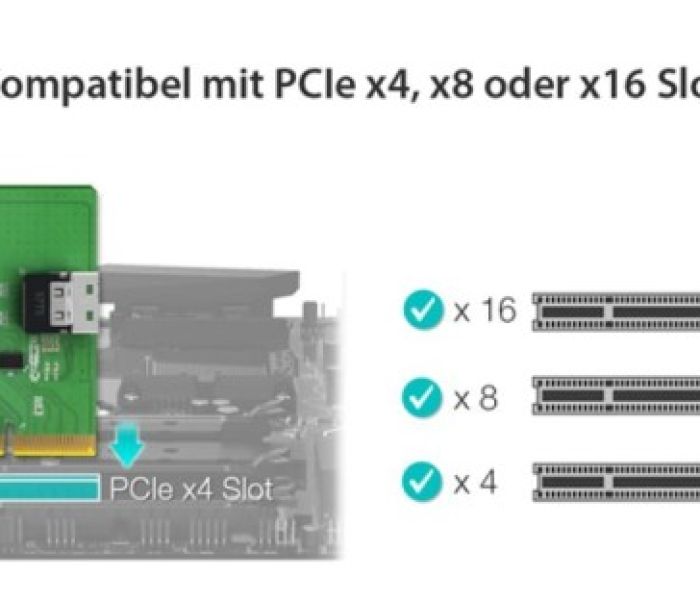

Die Kompatibilität des MB408A4 mit allen physisch x4 PCIe-Slots und PCIe-Versionen von 2.0 bis 5.0 eröffnet OEMs vielfältige Einsatzszenarien. Die implementierte Tri-Mode HBA/RAID-Spezifikation (SFF-9402 Rev. 1.1) stellt universelle Konnektivität zu NVMe- und RAID-Controllern sicher. Ein komplett treiberfreier Betrieb reduziert Admin-Aufwand und vereinfacht Deployment in heterogenen Hard- und Softwareumgebungen. Systemintegratoren und Lösungsanbieter können so schnell maßgeschneiderte Speichersysteme entwickeln und ausliefern. Die robuste Elektronik und das genormte Format garantieren zuverlässige Performance auch bei intensiver Dauerbelastung.
EXLink MB408A4 bietet flexible Testumgebung für Server-Workstation PCIe NVMe
In High-End-Servern und leistungsstarken Workstations ermöglicht die EXLink MB408A4 dank erweitertem PCIe-Routing und SlimSAS-Schnittstelle die schnelle Integration von NVMe-Laufwerken in Prototypen. Anwender profitieren von einer realitätsnahen Testumgebung, um PCIe Gen4 NVMe-Leistung, Latenz und I/O-Verhalten zu analysieren. Komplexe Änderungen an Mainboard-Layouts werden überflüssig, wodurch Entwicklungs- und Freigabeprozesse beschleunigt und Ressourcen geschont werden. Gleichzeitig lassen sich Skalierbarkeit und Ausfallsicherheit frühzeitig evaluieren. Dynamische Firmware-Anpassungen, parallelisierte Workflows und Timing-Management werden durch flexible Konfiguration erleichtert.
Slot-Typ-basierte NVMe-Auswahl beschleunigt Aufbau herausnehmbarer Speicherlösungen ohne häufige Fehler
Das interaktive NVMe-Auswahl-Tool von ICY DOCK stellt eine grafische Benutzeroberfläche bereit, die Anschlüsse, Kabellängen und Gehäuseparameter visuell abbildet. Anwender wählen Slot-Typ und Installationsanforderungen per Dropdown-Menü aus. Anschließend generiert die Software eine Liste empfohlener Wechselrahmen, Kabel und Adapter inklusive technischer Details und Vergleichstabellen. Diese visuelle Unterstützung vereinfacht die Entscheidungsfindung für Systemintegratoren und fortgeschrittene Heimwerker und gewährleistet eine fehlerfreie, herausnehmbare NVMe-Installation. Alle ausgewählten Komponenten lassen sich anschließend direkt in eine PDF-Datei exportieren.
Full-Height Slotblende und CE UKCA RoHS REACH Konformität inklusive
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Die EXLink MB408A4 Adapterkarte dient als flexibler Testplattform für PCIe Gen4 x4 NVMe-Module mit Datenraten bis zu 64 Gbps via SlimSAS 4i. Ein embedded PCIe Gen4 Redriver und ein 100 MHz hochpräziser Clock Buffer gewährleisten 16 GT/s Übertragung und exaktes Timing. Gepufferte Steuer- und Sideband-Signale (PERST#, WAKE#, CLKREQ#, SMBCLK, SMBDAT) erhöhen die robuste Systemstabilität. Kompatibel zu PCIe 2.0-5.0 und Tri-Mode HBA/RAID, Full-Height Slotblende, CE/UKCA/RoHS/REACH zertifiziert, inklusive zweijähriger, unabhängiger, eingeschränkter Garantie.
Mit einer Standard Full-Height Slotblende und kompaktem PCB-Layout integriert sich die EXLink MB408A4 Adapterkarte problemlos in bestehende Systeme. Integrierte ESD-Schutzvorrichtungen verhindern Hardwareschäden, während CE/UKCA/RoHS/REACH Konformität regulatorische Anforderungen erfüllt. Der Hersteller gewährt eine zweijährige eingeschränkte Garantie, die Gewährleistung für Signalqualität und Funktion bei industriellen Einsätzen abdeckt. Dank der modularen Bauweise lässt sich die Karte ohne Werkzeug tauschen und erleichtert Upgrades im laufenden Betrieb. Sie eignet sich für OEM-Produktlinien und individuelle Systemanpassungen.
