Das Supportende von Windows 10 im Herbst 2025 bedeutete für Hersteller eine Modernisierungspflicht. LGR Packaging in Rheine musste reagieren, weil die alten Krifft und Zipsner HMI Steuerungen unter Windows 11 nicht mehr liefen. Die Lösung war eine Eigenentwicklung KriZiTransDesk Professional/Web. Neben der HMI Erneuerung verbindet die Software ERP und BDE über eine MS SQL Datenbank, steuert RFID Antennen an Transferwagen und realisiert Just in Time Logistik für präzisen optimierten Materialfluss.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
25 Jahre alte Hardware stoppt nach Supportende geplanten Produktionsablauf

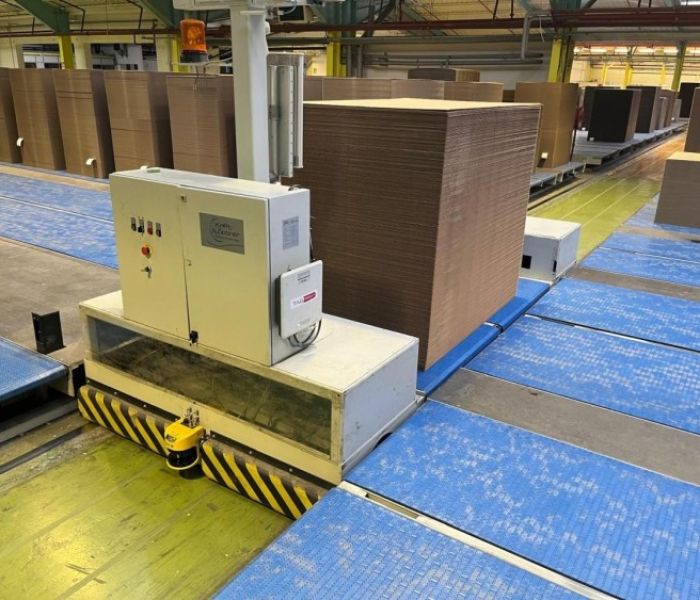

Transferwagen zwischen den Förderlinien (Foto: Krifft & Zipsner GmbH)
Der Support für Windows 10 endete im Herbst 2025, wodurch viele Steuerungssysteme ihre Sicherheitszertifikate verloren und nicht mehr aktuell blieben. LGR Packaging, mit Zentrale in Oyonnax und Standort Rheine, war betroffen, da die eingesetzte Fördertechnik von Krifft & Zipsner sowie die Siemens-S7-Steuerungen auf 25 Jahre alter Hardware betrieben wurden. Die Windows-10-HMI-Softwaremodule waren veraltet und konnten ohne Neuentwicklung nicht erweitert werden. Dies führte zu Ausfallzeiten und erforderte eine Modernisierungsplanung.
Alte Hardware und Windows10-Module blockieren reibungslose Integration neuer Automatisierungssoftware
Das Logistiksystem umfasst fünfunddreißig Förderspuren in der Druckerei, zweiundvierzig in der Stanzerei, fünf fahrerlose Transportwagen, eine zentrale Dreheinheit sowie zwei Stapelwendetechnologien. Die Bedienung erfolgt über HMI-Panels unter Windows 10, die an veraltete Entwicklungsumgebungen geknüpft sind. Eine Aktualisierung auf Windows 11 hätte tiefgreifende Schaltschrankmodifikationen, umfangreiche Neuverkabelung und komplette Neuprogrammierung erfordert, was die zur Verfügung stehenden finanziellen Mittel klar überschritten hätte und somit eine wirtschaftliche Realisierbarkeit unter den gegebenen Bedingungen verhindert hätte
Marquip-Querschneider über HMI neu effizient vernetzt für automatisierte Fertigungssteuerung

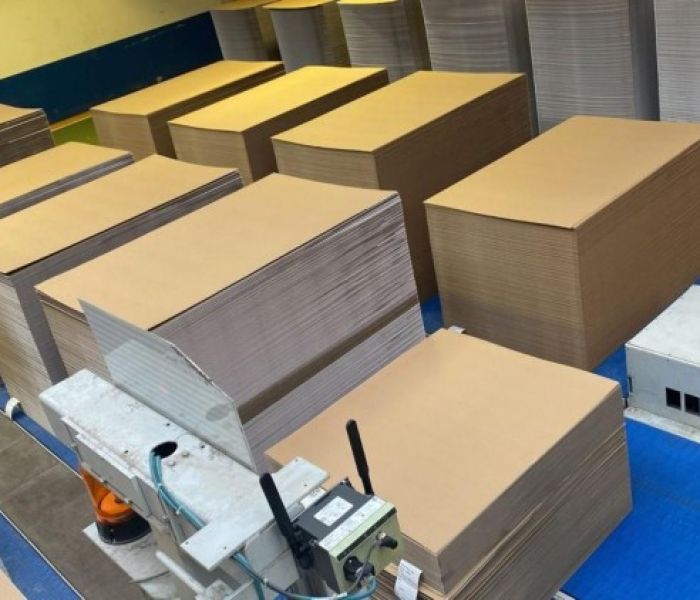

Transferwagen bei der Übergabe (Foto: Krifft & Zipsner GmbH)
Krifft?&?Zipsner implementierte KriZiTransDesk Professional/Web, um Windows?11-Probleme ohne Neuanschaffung zu umgehen. Zwei neue HMI-Bedienoberflächen wurden erstellt und mit siebzehn Siemens S7-300-Steuerungen, einem Marquip-Querschneider, drei K&B-Druckmaschinen, vier Stanzen sowie drei ASI-Trade-Kaschiermaschinen verbunden. Eine MS-SQL-Datenbank sammelt Betriebsdaten automatisch und übergibt sie an das ERP/BDE-System. Manuelle Eingriffe entfallen, Prozesse starten selbstständig, Zustandsinformationen sind jederzeit abrufbar und Produktionsabläufe werden durchgängig automatisiert gesteuert. Zudem profitieren Anwender von zentralisierter Datenspeicherung, schneller Fehlerdiagnose, flexibler Auftragspriorisierung und reduziertem Schulungsaufwand.
HMI-Neuentwicklung integriert RFID-Daten direkt nahtlos in ERP-Anbindung und BDE-Erfassung
Mit Hilfe von RFID-Antennen an den Transferwagen erfasst die HMI stapelgenau die Auftrags-Identifikationsdaten, um eine exakt auftragsgerechte Lagerung zu gewährleisten. Die Sequenz der Aufträge wird automatisch aus der zentralen Planungsdatenbank ausgelesen. Nutzer können zudem einen Pool von bis zu fünf Aufträgen manuell konfigurieren oder einzelne Aufträge alternativ abrufen. Dadurch entfallen alle manuellen Eingriffe der Bereichsleiter im Halbautomatik-Modus, Verzögerungen und Fehlerquellen reduzieren sich signifikant, dauerhaft effizient und vollständig transparent messbar spürbar.
Order-Tool erspart Bereichsleitern manuelle Eingriffe durch automatisierte Auftragssteuerung vollständig
Das interaktive Order-Tool in Druckerei und Kaschiererei bietet eine übersichtliche Benutzeroberfläche zur Auftragsplanung. Im Hintergrund sorgt eine vollautomatische Logistiklösung dafür, dass Transferwagen, Dreheinheit und Zwischenlager synchronisiert werden, um identische Kartonformate in Abhängigkeit von Länge, Breite und Stärke Just-in-Time an die entsprechenden Maschinen zu fördern. Palettenrotationszyklen, Ladeeinheiten-Drehungen und automatische Befüllung der Anlegerstationen geschehen ohne manuellen Eingriff und sichern kontinuierliche Abläufe. Zugleich protokolliert das System Prozessschritte und meldet Störfälle automatisch an Leitwarte.
Durchgängige Softwarelösung verbindet Querschneider, Transferwagen, Druckmaschinen und Kaschiermaschinen automatisiert

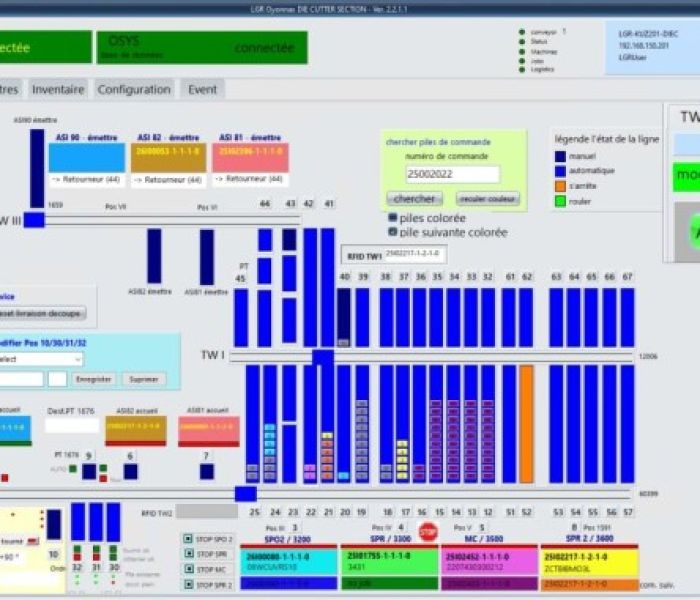

Hauptbildschirm neue Software (Foto: Krifft & Zipsner GmbH)
Die Implementierung von KriZiTransDesk Professional/Web verwandelte bestehende Fördertechnik in ein smartes, automatisiertes Lager- und Transportsystem mit integrierter Just-in-Time-Funktionsweise. Per RFID werden Auftragsstapel erkannt, über Transferwagen und Dreheinheiten zu Druck- und Kaschiermaschinen transportiert und in Echtzeit per MS-SQL-Datenbank mit dem ERP/BDE abgeglichen. Die Webanwendung bietet Bedienern eine übersichtliche Steueroberfläche, während der Prozess eigenständig Planungsdaten abruft und Materialfluss, Kapazitätsauslastung sowie Durchsatz eigenständig optimiert. Kostenersparnis deutlich, Stillstandszeiten sinken, Effizienzgewinne nachhaltig messbar, signifikant spürbar.
LGR Packaging Rheine steigert Flexibilität durch modular erweiterbare Logistiksoftware
LGR Packaging Rheine profitierte von der Softwarelösung KriZiTransDesk, weil sie die bestehende Hardware intakt beließ und neue Automationsfunktionen via Web-Client bereitstellt. Die RFID-gesteuerte Logistikautomation sorgt für lückenlose Datenverfolgung, während die MS-SQL-Anbindung das ERP/BDE-System in Echtzeit füttert. Just-in-Time-Beladung der Linien reduziert Wartezeiten und mindert Bestände. Intuitive Oberflächen minimieren Einarbeitungszeiten. Das skalierbare System wird bereits in drei weiteren Standorten ausgerollt. Zusätzliche Module ermöglichen zukünftige Erweiterungen wie automatisierte Qualitätssicherung, mobile Datenerfassung und Analysefunktionen.
