SpecWin Pro 5.0 liefert eine ganzheitliche Lösung für spektrale Messaufgaben und Beleuchtungsanalysen. Einheitliche Steuerung aller Spektrometer über eine zentrale Software vereinfacht Bedienung. Das Goniometer-Modul mit Sequence Calculator und automatisierter Justagekompensation erzeugt präzise 3D-Strahldaten. SMU-Integration ermöglicht VCSEL-Pulsmessungen mit Mikrosekundenpulsdauern im Labortest. Das TOP300/CAS 140D-System samt View-Finder-Kamera unterstützt Near-Eye-Display-Messungen. Normgerechte Exporte in EULUMDAT, IES und reluxkompatiblem UGR-Reporting erhöhen Flexibilität, Effizienz und Dokumentationsqualität erheblich. Benutzerdefinierte Vorlagen und automatisierte Reportgenerierung sparen Zeit und Fehlerquoten.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Alle Spektrometermodelle arbeiten unter einheitlicher SpecWin Pro 5.0 Plattform

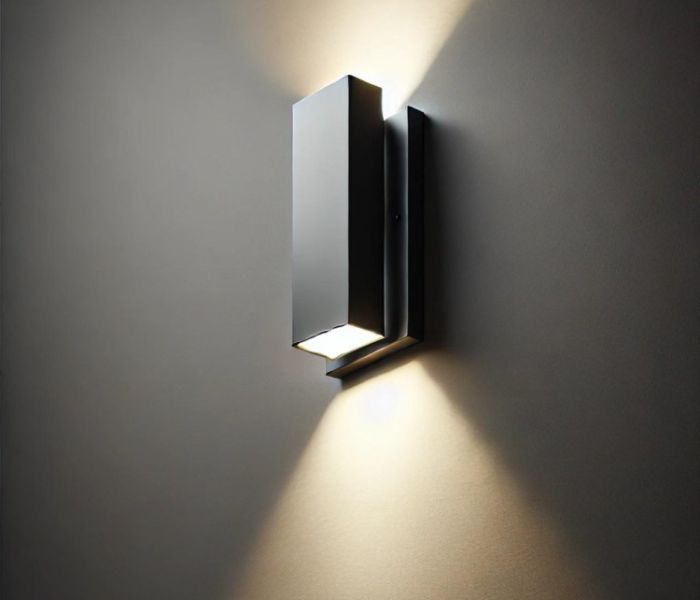

Leuchte mit beidseitiger Abstrahlcharakteristik (Foto: Instrument Systems GmbH)
Die neue Software SpecWin Pro 5.0 bündelt sämtliche Instrument Systems Spektrometer in einer einzigen Lösung, die Anwendern eine übersichtliche Bedienoberfläche und leistungsfähige Analysefunktionen bietet. Über EULUMDAT (LDT) und IES (IESNA LM-63) lassen sich Messergebnisse standardisiert exportieren. Gleichzeitig integriert das Update die CIE-Norm 190:2010 und passt die UGR-Berechnung an Relux an. Die modulare Architektur verbessert die Präzision, verkürzt die Messzyklen und flexibilisiert individuelle Laborprozesse und unterstützt die Berichterstellung sowie zentrales Datenmanagement.
Goniometersequenzen mit Sequence Calculator steigern Messflexibilität deutlich und effizient
Das Goniometer-Modul gewinnt dank des Sequence Calculators eine erweiterte Automatisierung, die mehrere Messsequenzen mit verschiedenen Orientierungen automatisch zusammenführt und verrechnet. Diese Methode erfasst auch komplexe Abstrahlprofile mit beidseitiger Emission lückenlos. Eine integrierte Justagefehlerkorrektur gleicht sämtliche Ausrichtungsabweichungen aus und minimiert die verbleibenden Verrechnungsfehler. Anschließend erzeugt die verbesserte Interpolation hochaufgelöste Strahldaten. Anwender exportieren diese Daten direkt in EULUMDAT- oder IES-konformen Formaten zur weiteren Analyse oder Dokumentation, sowie einheitlich versioniert und nachvollziehbar archiviert.
SpecWin Pro fasst SMU- und Spektrometersteuerung in nahtlosem Interface zusammen
Mit SpecWin Pro 5.0 entfällt die separate Ansteuerung von Source Measure Units unterschiedlicher Hersteller wie Keithley Instruments und Vektrex Inc., da die Software direkt mit dem Spektrometer kommuniziert. Diese Integration ermöglicht die präzise Kontrolle von VCSEL-Pulsdauern bis zehn Mikrosekunden und die gleichzeitige Erfassung elektrischer sowie optischer Parameter. Anwender profitieren von minimalem Entwicklungsaufwand, da alle Steuerungsfunktionen in der gleichen grafischen Umgebung abgebildet sind, wodurch Laboreinrichtungen effizienter und flexibler genutzt werden können.
Schnelle effiziente 10 µs VCSEL-Puls-Messungen ergänzt um TOP300 Near-Eye-Display-Modul

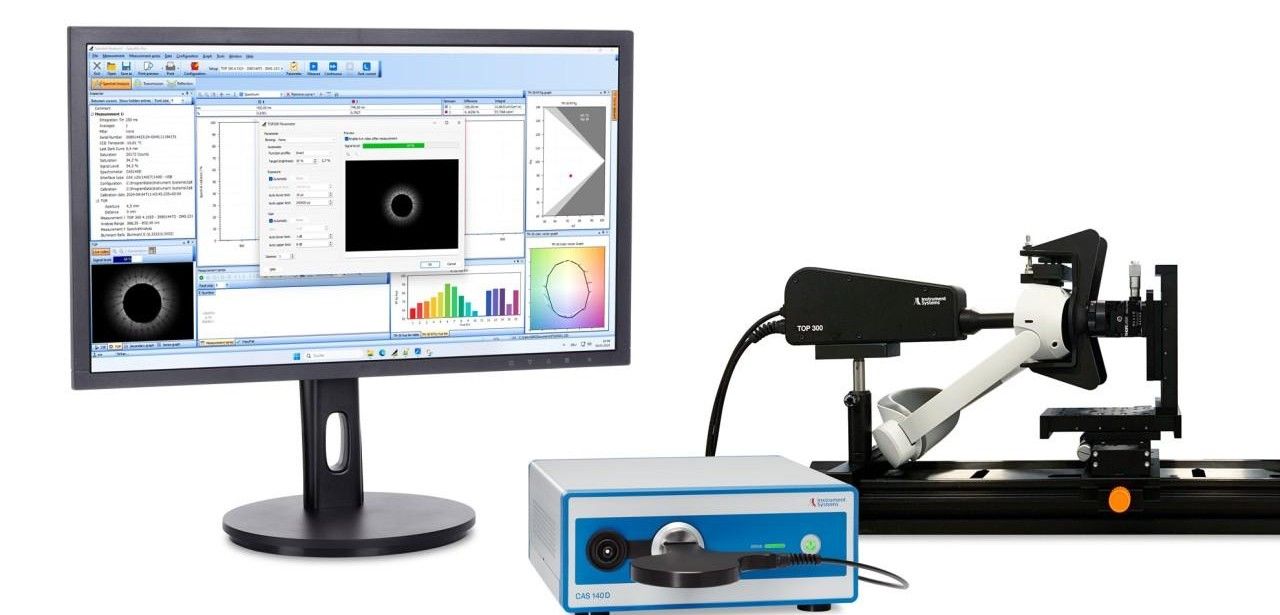

Hersteller von AR/VR-Systemen profitieren von der modularen Integration desTOP300-Messzubehörs speziell für Near-Eye-Displays. In Kombination mit dem präzise kalibrierten CAS 140D-Spektrometer werden Winkel bis ±1,2° exakt gemessen, was eine realitätsnahe Simulation des menschlichen Sehens ermöglicht. Die verbaute View-Finder-Kamera vereinfacht die Justage des Testobjekts auf den Punkt. Dies steigert die Reproduzierbarkeit der Messdaten, sorgt für Konsistenz über mehrere Testläufe und optimiert die Entwicklungsprozesse im Labor. Zeitersparnis bei Kalibrierung und vereinfachte Automatisierung.
Komfortable Oberfläche bündelt Spektrometersteuerung und Analyse in einer Plattform
SpecWin Pro 5.0 vereint in einer einzigen Applikation präzise Spektroskopie und leistungsfähige Goniometer-Analysen. Der integrierte Sequence Calculator erlaubt die Kombination mehrerer Messsequenzen mit automatischer Justagekompensation für akkurate Strahlverteilungen. Die optimierte SMU-Integration unterstützt pulssynchrone VCSEL-Messungen bis 10 µs direkt im Programm. Das TOP300/CAS 140D-Package inklusive View-Finder-Kamera simuliert den Sehwinkel des menschlichen Auges bei Near-Eye-Tests. Export von Daten als EULUMDAT, IES und Relux-UGR-Report sichert die normgerechte Ergebnisdokumentation. Zugleich erhöhen sich Vergleichbarkeit und Nachvollziehbarkeit der Resultate.
